외장형 광 케이블이란 무엇입니까?
이름에서 알 수 있듯이 장갑형 광 케이블은 보호용" armor"로 감싼 광 케이블입니다. 갑옷은 주로 동물의 물림, 습기 침식 또는 기타 손상으로부터 광섬유 케이블을 보호하는 데 사용됩니다.
외장형 광 케이블을 사용하는 이유는 무엇입니까?
과거에는 외부의 힘에 의해 케이블이 손상되는 것을 방지하기 위해 외부 광 케이블을 일반적으로 강한 덕트에 깔았습니다. 그러나이 광케이블 부설 방법은 매우 복잡하고 많은 시간과 인건비가 소요됩니다. 따라서 누군가는 외장형 광섬유 케이블이라고도하는 광섬유 케이블의 코어를 보호하기 위해 금속 외장 레이어를 추가하도록 설계되었습니다. 외장형 광 케이블은 강한 압력에 저항하고 늘어나는 기능을 가지고 있으며 열악한 실외 환경에 효과적으로 적응할 수 있으며 배선은 파이프 라인 배선보다 훨씬 유연합니다. 이제 외장형 광 케이블은 광 통신 분야에서 널리 사용되었습니다.

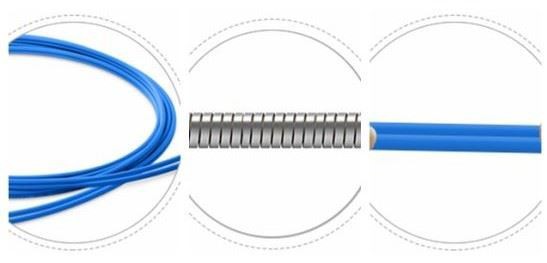

외장 광 케이블의 구조
1. 외피 : 외장형 광 케이블 설계에서 외부 슬리브는 광 케이블을 솔벤트 및 마모로부터 보호 할 수 있습니다. 일반적으로 외부 슬리브는 폴리에틸렌과 같은 플라스틱으로 만들어집니다.
2. 금속 갑옷 : 외부 슬리브와 내부 칼집 사이에 갑옷이 있습니다. 갑옷 재료는 절단, 물기 및 태우기가 어렵고 누워 과정에서 케이블이 늘어나는 것을 방지 할 수 있습니다. 아래 그림과 같이 12 코어 외장형 광케이블에는 12 개의 광섬유와 2 개의 내부 및 외부 피복이 있습니다. 금속 갑옷은 내피와 외피 사이에 있으며, 외피와 금속 갑옷 사이에 아라미드 실 층이 있습니다. :
3. 내부 피복 : 내부 광 케이블 하네스를 지탱할 수있는 보호 및 난연성 소재입니다. 간단히 말해서, 외장형 광케이블에서 버퍼 덕트는 아라미드 실 층, 폴리에틸렌 외장 층 및 주름진 강철 갑옷 층으로 둘러싸여 있습니다.
갑옷 유형
장갑 광섬유 케이블은 광섬유 케이블의 적용에 따라 실내 장갑 광섬유 케이블과 실외 장갑 광섬유 케이블로 나눌 수 있습니다. 또한 외장형 광 케이블은 다양한 유형의 금속 외장에 따라 연동 외장 케이블과 주름 형 외장 케이블로 나눌 수 있습니다.
실내 외장 광 케이블 : 실내 외장 광 케이블에는 단층 외장 및 이중 외장 광 케이블이 포함됩니다. 그 중 해안 근처의 얕은 바다에서는 이중 장갑 광케이블이 사용되고 있으며, 이러한 극한 조건을 벗어난 다른 경우에는 단층 장갑 광케이블이 사용됩니다.
옥외 장갑 광섬유 케이블 : 옥외 장갑 광섬유 케이블은 가벼운 장갑 광섬유 케이블과 무거운 장갑 광섬유 케이블로 나눌 수 있습니다. 정상적인 상황에서는 강 바닥과 해저에 튼튼한 외장 광 케이블이 사용되므로 경량 외장 광 케이블의 가격은 외장 외장 광 케이블보다 저렴합니다.
인터 로킹 아머드 광케이블 : 인터 로킹 아머는 알루미늄 아머가있는 꼬인 광케이블로, 실내외 일반 환경에서 자주 사용되며 내구성이 높고 압축 저항이 높습니다.
골판지 장갑 광섬유 케이블 : 골판지 장갑 광섬유 케이블은 강철 테이프로 감싼 세로 접힘으로 만들어집니다. 야외 환경에서 자주 사용됩니다. 그것은 매우 기계적 특성을 가지고 있으며 설치류로부터 보호합니다.
외장형 광 케이블 적용
다양한 배치 환경에 따라 외장 광 케이블은 타이트 슬리브 외장 광 케이블과 느슨한 슬리브 외장 광 케이블로 나눌 수 있습니다. 느슨한 피복 외장 케이블은 일반적으로 실외 애플리케이션에 사용됩니다. 밀폐 피복 외장 케이블은 실내 및 실내 / 실외 애플리케이션에 사용할 수 있습니다.
아래 그림은 실내 외장 광케이블의 구조도입니다. 금속 갑옷은 연동 갑옷이며 외장은 라이저 유형 또는 저연 할로겐 프리 유형이 될 수 있습니다.
실내 / 실외 외장형 광 케이블은 현대 통신 네트워크에서 널리 사용됩니다. 둘 이상의 건물 네트워크를 연결하는 링크입니다. 다음 그림은 일반적인 다중 코어 실내 / 실외 외장 광 케이블의 내부 구조를 보여줍니다.
끝 맺는 말
최신 광섬유 통신 분야에서 광섬유 장애는 상당한 재정적 및 물질적 손실을 초래할 수 있습니다. 따라서 광섬유 통신 시스템 설치시 광섬유 보호가 최우선 과제입니다. 보호용" armor" 광섬유의 외부에있는 사람들'의 안티 쥐 바이트, 방습 및 인장 저항의 요구 사항을 충족합니다.
