Base-12 MTP/MPO의 개요
MTP/MPO - 12는 멀티 모드 및 단일- 모드 애플리케이션에 널리 사용되는 표준 파이버 인터페이스이며 8, 12, 16, 24, 48, 144, 144 및 288 코어와 같은 다양한 코어 카운트 구성을 갖춘 고밀도 데이터 센터 케이블에 적합합니다. MTP/MPO 12 파이버 케이블에는 트렁크 케이블 및 하네스가 포함되어 있으며, 이는 다른 연결 요구 사항에 유연하게 적응하고 반복성이 우수하고 삽입 손실이 적을 수 있습니다.
MTP/MPO 12 Cabling은 트렁크 A - 타입 여성 커넥터와 핀이없는 MTP 트렁크 라인을 기반으로합니다. 이 케이블 링 방법은 12 개의 섬유를 기반으로 한 MTP 파이버 커넥터를 사용하여 12 섬유 섬유 링크를 달성합니다. Base-8과 비교할 때 Base-12 표준은 기술적으로 Base-8보다 늦지 만 MTP 케이블 링 시스템에서 여전히 더 널리 사용되는 선택입니다.
MTP/MPO 12 케이블의 도입 :
MTP/MPO 8과 마찬가지로 MTP/MPO 12 커넥터는 기본 - 2 케이블 시스템에 쉽게 적용 할 수 있습니다. 숫자 12는 또한 숫자 2로 나눌 수 있기 때문입니다. MTP-LC 브랜치 모드를 통해 Base-12 시스템에서 Base-2 시스템으로 변환하는 프로세스는 연결의 복잡성을 통해 혼합 및 섬유 발병을 더욱 효율적으로 만듭니다.

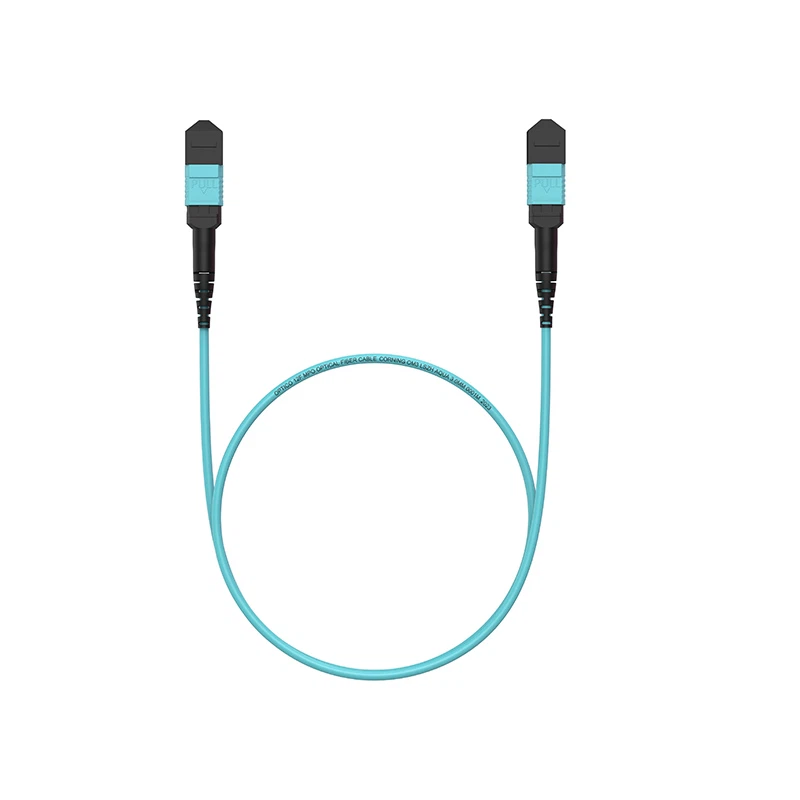

12 코어 MPO/MTP® 광학 케이블의 기능
이 광학 케이블에는 소형 설계와 작은 크기가있어 케이블 링 프로세스 중에 필요한 공간을 최소화하고 네트워크 케이블링의 효율성을 향상시킬 수 있으며 특히 공간 요구 사항이 엄격한 환경에서 사용하는 데 특히 적합합니다.
플러그 - 및 - Play Design은 사용자가 복잡한 설치 프로세스를 거치지 않고 쉽게 시작할 수 있음을 의미합니다. 동시에, 광학 케이블은 굽힘의 영향을받지 않으므로 다양한 사용 상황에서 다양한 시나리오의 요구를 충족시키기 위해 편리하고 유연하게 유지되도록합니다.
성능 측면에서, 광학 케이블은 10G, 40G, 100G 및 200G와 같은 다양한 응용 분야에 적합하며 다양한 구성 및 대역폭 요구 사항에 유연하게 대처하여 더 넓은 범위의 애플리케이션 가능성을 제공 할 수 있습니다.
탁월한 성능과 삽입 손실이 매우 낮 으면 신호 전송의 효율성과 안정성을 보장하여 네트워크의 안정적인 작동에 대한 확실한 보장을 제공합니다.
또한 광학 케이블은 내화성 및 낮은 - 연기로 인해 화재와 같은 비상 사태의 안전성을 보장 할뿐만 아니라 환경이나 장비의 잠재적 손상을 최소화하여 사용할 때 사용자가 더 편안하게 느끼게합니다.
12 코어 MTP/MPO의 장점
MTP/MPO - 12 커넥터는 12 개의 광학 섬유를 기반으로하며 광섬유 통신에 널리 사용됩니다. 멀티 모드 및 단일 모드 광 섬유에 적용 할 수 있으며 범용 표준 인터페이스입니다. MTP/MPO-8과 비교하여 MTP/MPO-12는 더 높은 섬유 밀도를 제공하고 중간 광섬유를 효과적으로 활용하여 QSFP 포트에보다 효율적인 패치 코드지지를 제공 할 수 있습니다.
MTP/MPO - 12 광섬유는 컴팩트 한 크기와 쉬운 관리로 10G, 40G, 100G 및 200G 응용 분야를 지원할 수 있습니다. 이들은 40g 병렬 연결, 100g 병렬 상호 연결, 40g ~ 4x10g 인터커넥트 및 10g 백본 케이블과 같은 다중 연결 솔루션에 적합하여 최신 데이터 센터의 요구를 충족시키기 위해 효율적이고 저 지소 섬유 연결을 보장합니다.
MTP/MPO - 12 파이버 케이블은 탁월한 성능과 유연성으로 인해 고밀도 데이터 센터의 표준이되어 대역폭의 증가에 대처할 수있는 다재다능하고 안정적인 네트워크 솔루션을 제공합니다.
MTP/MPO-12 용액 40G ~ 10G 브레이크 아웃 케이블 링 솔루션
40g 병렬 광학 트랜시버 (40gbase - sr4)는 4x10g 모드를 지원할 수 있습니다. 이 기능을 사용하면 새로운 병렬 광학 활성 장비가 기존 10G 트랜시버와 호환 될 수 있습니다. 병렬 광학 40GBase - SR4는 12 MPO/MTP 인터페이스 섬유 중 8을 사용하여 4 개의 이중 (DX) 채널 (4 개의 전송 및 4 개의 수신)을 전송합니다.
40G QSFP+ 측면에서 12 섬유 MTP 케이블을 사용하여 QSFPS를 연결하고 12 섬유 MTP 패치 코드를 연결하여 광학 장치를 연결하십시오.
10G SFP+ 측에서 LC 섬유 패치 코드를 사용하여 SFP+ 모듈을 연결하십시오.
특정 광학 장치의 경우 - 속도 장치 (40g QSFP+)가 더 느린 - 속도 장치 (10G SFP+)에 성공적으로 연결할 수 있습니다.
MTP - LC 브레이크 아웃 케이블은 40G 및 10G 장치를 직접 연결하는 데 사용됩니다.
예를 들어, MTP에서 4 LC 브레이크 아웃 케이블을 사용하여 단일 QSFP+ (MTP 인터페이스를 갖는 40g 트랜시버)와 4 SFP+ (LC 듀플렉스 인터페이스가있는 10G 트랜스 케이버)를 연결하여 40G ~ 10G 브레이크 아웃 케이블을 달성합니다. 추가 네트워크 장비가 필요하지 않기 때문에 MTP ~ 4 LC 파이버 브레이크 아웃 케이블은 시간 - 저장 및 비용 - 데이터 센터에서 복잡한 40g 높은 - 밀도 네트워크를 구축하기위한 저장 솔루션입니다.
그러나 데이터 센터에서는 복잡한 배선으로 이어집니다. 따라서 MTP - LC 모듈 상자를 사용하여 배선을 구성 할 수도 있습니다.
40G ~ 10G 분기 배선에 대한 특정 솔루션은 다음과 같습니다.
1. 핵심 케이블 링 솔루션 :
에이. 핵심 연결 장비
높은 - 성능 스위치와 a40g base - sr4 qsfp + 850 nm 150m 광학 트랜시버 모듈40GB/s를 달성합니다.
비. 섬유 연결 방법
사용LC UPC에서 LC UPC 듀플렉스 OM5 멀티 모드 패치 코드또는12 코어 MTP 패치 코드장비 연결 용.
기음. 섬유 케이블 관리 :
구현하다12 LC 이중 ODF가있는 1U 섬유 패치 패널그리고높은 - 밀도 1U 랙 마운트 인클로저케이블을 구성하는 슬라이딩 서랍으로 혼란을 방지합니다.
또는 a12 포트 MTP 패널비슷한 랙 마운트 인클로저.
2. 연결에 액세스하는 핵심
MTP OM 4 12- 코어 패치 코드를 사용하여 코어 및 액세스 포인트를 연결하십시오.
3. 액세스 케이블링 솔루션
핵심 케이블링 솔루션과 동일합니다.
MPO12 시스템은 최신 데이터 센터에 필수적이므로 연결 및 관리를 단순화하면서 더 나은 공간 활용 및 대역폭 용량 증가를 가능하게합니다.
