제품 프로필
OM3 MPO 패치 케이블 24 코어는 광섬유 연결을위한 고성능 솔루션을 제공합니다.
MTP/MPO 커넥터 및 OM3/OM4 광섬유 케이블을 사용하여 OM3 MPO 패치 케이블 24 코어는 고속 데이터 환경에서 효율적이고 안정적인 전송을 보장합니다.
MTP/MPO 커넥터는 빠르고 쉬운 연결을 제공하는 반면 OM3 MPO 패치 케이블 24 코어는 다중 모드 전송에 최적화 된 성능을 제공합니다.
제품 사양
| 물리적 특성 | 매개 변수 | ||
| 섬유 수 | 8/12/16/24/32/48 섬유/맞춤 | ||
| 섬유 모드 | SM (OS2)/mm (OM3/OM4/OM5) | ||
| 커넥터 유형 | 미국 CONEC MTP 여성/남성; MPO 여성/남성 | ||
| 극성 | 타입 A/B/C | ||

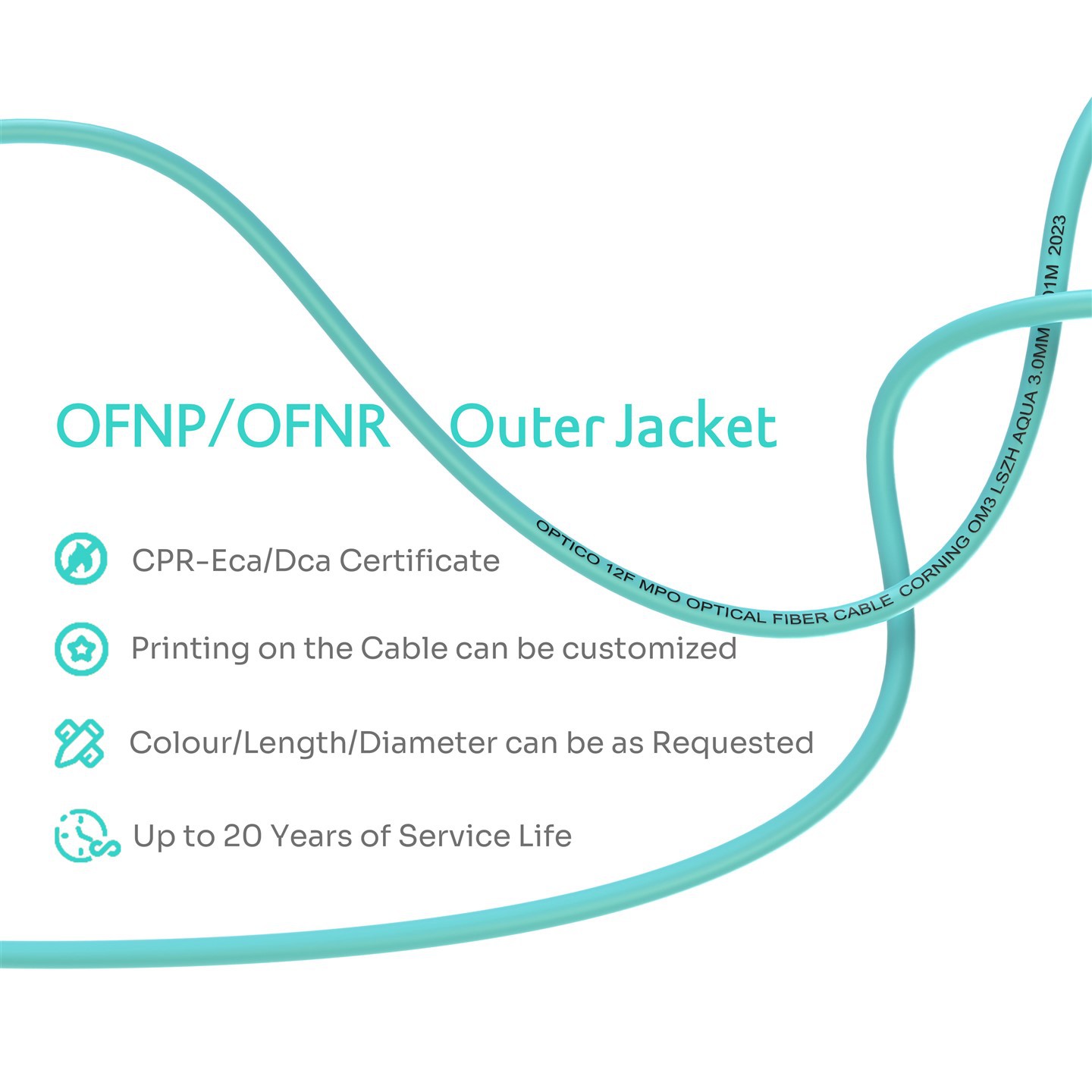

| 케이블 자켓 | PVC/LSZH/OFNP | ||
| 재킷 색상 | 노란색/아쿠아/마젠타/라임 그린/커스텀 | ||
| 케이블 직경 (MM) | 3 | ||
| 최소 굽힘 반경 | 7.5 | ||
| 섬유 및 부팅 길이 | 사용자 정의 가능 | ||
|
|
|||
| 광학 특성 | 매개 변수 | ||
| 삽입 손실 (DB) | 표준 손실 | 낮은 손실 | 매우 낮은 손실 |
| 0.7보다 작거나 동일합니다 | SM은 0.35보다 작거나 동일하며 mm보다 작거나 0.5에 해당합니다. | 0.25보다 작거나 동일합니다 | |
| 반환 손실 (DB) | SM은 60보다 크거나 동일하며 MM보다 크거나 20보다 동일합니다. | ||
| 파장 (NM) | SM 1310/1550, MM 850/1300 | ||
| 인장 강도 (N) | 장기 | 단기 | |
| 70N | 220N | ||
| 작동 온도 (학위) | -40 ~ +85 | ||
| 저장 온도 (학위) | -20 ~ +70 | ||
제품 기능
고성능
OM3 MPO 패치 케이블은 0.35dB의 일반적인 낮은 삽입 손실로 우수한 성능을 제공하며 OM3 섬유의 레이저에서 최적화 된 디자인은 여러 데이터 스트림을 동시에 전달할 수있는 케이블의 기능을 향상시켜 신뢰할 수 있고 효율적인 데이터 전송을 보장합니다.
공간 효율
전통적인 커넥터와 비교하여 MPO 커넥터는 푸시 풀 래칭 메커니즘을 사용하여 제한된 공간에서 더 높은 밀도와 포트 수 증가를 허용합니다.
고밀도 고성능
광섬유 MPO 패치 케이블은 멀티 파이버 페룰을 특징으로하며, 이는 단일 커넥터 . 12, 24, 48 또는 더 많은 코어를 광섬유 MPO 패치 코드에 제공 할 수 있습니다. 고객 요구 사항에 따라 코어 수를 변경할 수 있습니다.
시간과 비용 절감
광섬유 MPO 패치 케이블에는 사용자 친화적 인 디자인 및 플러그 앤 플레이 기능이 있습니다. 양쪽 끝에 MTP/MPO 커넥터를 사용하면 푸시 풀 메커니즘을 사용하면 필드 종료가 필요하지 않아 설치 시간과 복잡성이 줄어 듭니다.
코닝/YOFC 섬유
고밀도와 속도
굽힘 및 높은 안정성에 둔감합니다
우리의 모든 MPO 페룰은 하쿠 산 출신입니다
우리의 브랜드 신뢰는 강력한 생산 팀에서 비롯됩니다
응용 프로그램
8 코어 MTPMPO 브랜치 섬유 점퍼는 40G SR4에서 10G SR에서 직접 연결을 실현합니다.
12 코어 MTPMPO 백본 점퍼 및 40G 어댑터 패널 실현 10G ~ 40G 네트워크 업그레이드
40G SR4 및 12 코어 MTPMPO 트렁크 섬유 점퍼 직접
생산 라인에 의해 엄격하게 테스트되었습니다
IL/RL 테스트
3D 테스트
온도 테스트
생산 도면
Optico는 강력한 엔지니어 팀, 생산 지침 도면, 로고, 색상, 커넥터, 코어 수 및 기타 특수 요구 사항을 사용자 정의 할 수 있습니다.
특별 요구 사항을 사용자 정의하려면 저희에게 연락하십시오.
연결 솔루션
100G 트렁크 케이블 링 솔루션
1. 핵심 케이블 링 솔루션 :
에이. 핵심 연결 장비 : 100GB/s 속도를 위해 고성능 스위치와 100G QSFP28 광 트랜시버 모듈을 배포하십시오.
짧은 거리의 경우 : 사용하십시오100G-SR4-S 100M 광학 트랜시버 모듈.
장거리 : 사용100g 섬유 광학 SFP 트랜시버 2km, 100G LR4 QSFP 10km 광학 트랜시버 모듈, 또는100g QSFP28 모듈 트랜시버 40km.
비. 광섬유 연결 방법 : 사용MTP 패치 코드 멀티 모드 12 코어또는LC UPC OM5 멀티 모드 듀플렉스 섬유 패치 코드장비 연결 용.
기음. 섬유 케이블 관리 :
구현하다MTP 수평 광섬유 어댑터 패널그리고고밀도 1U 랙 마운트 인클로저를 내린 슬라이딩 서랍체계적인 케이블 스토리지 용.
또는 사용MTP-24 카세트, 24 LC 쿼드가있는 1U 파이버 패치 패널, 그리고고밀도 1U 랙 마운트 인클로저체계적인 케이블 스토리지 용.
2. 연결에 액세스 할 수있는 핵심 :a를 사용하여 연결하십시오24F MPO-MPO 암 트렁크 케이블 OM3코어와 액세스 사이.
3. 액세스 케이블 링 솔루션 :핵심 케이블링 솔루션을 반영합니다.
인증서
세륨
심폐 소생술
ISO
로스
타사 실험실의 전체 신뢰성 테스트 범위
커플 링 테스트
드롭 테스트
내구성 테스트
고유 온도 및 습도 테스트
고상 온도 테스트
손실 테스트
마이크로 단면 검사 테스트
반복 된 굽힘 테스트에 저항성
단일 수직 연소 테스트
온도 변화 테스트
UV 테스트
7-15 일
구매 가이드
| 커넥터 유형 | 최종 표면 유형 | 섬유 유형 | 섬유 수 | 극성 |
| MPO 남성 | UPC | G652D | 8 | A |
| MPO 여성 | APC | G657A1 | 12 | B |
| MTP 남성 | G657A2 | 24 | C | |
| MTP 여성 | G657B3 | ... | ||
| 관습 | 관습 |
암컷을 여성이나 남성과 남성과 연결하지 마십시오. 위에서 언급 한 바와 같이 남성 및 여성과 연결되어야합니다. 여성 대 여성 연결을 사용하면 가이드 핀이 누락되어 두 커넥터의 섬유 코어가 높이가 동일하지 않습니다. 그것은 성능의 손실로 이어질 것입니다. 남성 대 남성 연결에는 훨씬 더 비참한 결과가 있습니다. 거기에 가이드 핀이 가이드 핀에 맞아 접촉이 설정되지 않았습니다. 이것은 또한 커넥터를 손상시킬 수 있습니다.MPO 커넥터를 해체하지 마십시오. 핀은 MPO 커넥터에서 분리하기가 어렵고 섬유는 프로세스에서 파손될 수 있습니다. 또한 커넥터 하우징을 열면 보증이 무효화되고 무효화됩니다.
