제품 프로필
MPO 브레이크 아웃 케이블은 Corning MMF Multimode 50/125 파이버를 사용합니다.
MPO 브레이크 아웃 케이블의 브레이크 아웃 끝에는 12 개의 LC/UPC 커넥터가 있으며 MPO/MTP 커넥터에서 해당 광섬유 위치에 따라 번호가 매겨집니다.
MPO 브레이크 아웃 케이블 커넥터는 UPC (Ultra Physical Contact)가 더 나은 표면 마감 처리를 위해 광택이납니다.
크로스 타입 사전 연결 MPO/MTP 기술을 통해 MPO 브레이크 아웃 케이블의 한쪽 끝은 40g/100g에 연결되고, 다른 쪽 끝은 10g에 연결되고, 40g/100g은 다중 10g으로 분해되어 고속 포트 (MTP/MPO)의 이상적인 전송을 저속 포트 (LC/SC/FC)로 달성합니다.
MPO 브레이크 아웃 케이블/MTP-LC 파이버 브랜치는 큰 코어 번호, 소형 설계 및 작은 크기로 인해 스위치, 랙 마운트 패널 및 주 분포 패치 패널 사이의 기존 데이터 센터 환경에서 사용할 수 있습니다.
제품 사양
| 물리적 특성 | 매개 변수 | ||
| 섬유 수 | 8/12/16/24/32/48 섬유/맞춤 | ||
| 섬유 모드 | SM (OS2)/mm (OM3/OM4/OM5) | ||
| 커넥터 유형 | 커넥터 A : 미국 CONEC MTP 여성/남성; MPO 여성/남성 | ||
| 커넥터 B : LC/SC/FC/ST | |||
| 극성 | 타입 A/B/C | ||
| 케이블 자켓 | PVC/LSZH/OFNP | ||
| 재킷 색상 | 노란색/아쿠아/마젠타/라임 그린/커스텀 | ||
| 케이블 직경 (MM) | 3 | ||
| 최소 굽힘 반경 | 7.5 | ||
| 섬유 및 부팅 길이 | 사용자 정의 가능 | ||
|
|
|||
| 광학 특성 | 매개 변수 | ||
| 삽입 손실 (DB) | 표준 손실 | 낮은 손실 | 매우 낮은 손실 |
| 0.7보다 작거나 동일합니다 | SM은 0.35보다 작거나 동일하며 mm보다 작거나 0.5에 해당합니다. | 0.25보다 작거나 동일합니다 | |
| 반환 손실 (DB) | SM은 60보다 크거나 동일하며 MM보다 크거나 20보다 동일합니다. | ||
| 파장 (NM) | SM 1310/1550, MM 850/1300 | ||
| 인장 강도 (N) | 장기 | 단기 | |
| 70N | 220N | ||
| 작동 온도 (학위) | -40 ~ +85 | ||
| 저장 온도 (학위) | -20 ~ +70 | ||
제품 기능
낮은 삽입 손실 및 높은 수익 손실
MPO 브레이크 아웃 케이블은 삽입 손실이 매우 낮아서 0.35dB (표준) 및 0.7dB (최대)의 낮은 삽입 손실에 도달하여 지속적으로 안정적인 데이터 전송을 보장합니다.
100% 테스트 고품질 제품
신뢰성은 100% 테스트되며 MPO 브레이크 아웃 케이블은 고품질 구성 요소와 제조 품질 관리 보증 제품의 조합으로 제품을 최고 표준으로 보증합니다.
고밀도는 고성능을 보장합니다
MPO 브레이크 아웃 케이블의 외부 재킷은 항 -UV, 방수, 화염 재도 및 전자기 간섭 특성으로 설계되었습니다.
쉽게 설치 비용을 절약 할 수 있습니다
공장에서 종료 된 모듈 식 시스템의 빠른 배치는 특히 움직임 및 변화와 관련된 시나리오에서 설치 및 재구성 중 시간 절약에 기여합니다.
MPO 브레이크 아웃 케이블은 고밀도 스위치 포트 복제를 달성하기위한 깔끔한 고밀도 방법을 제공하여 스위치 포트 손상 또는 오류의 위험을 줄일 수 있습니다.
코닝/YOFC 섬유
CCTC 세라믹 페룰
굽힘에 둔감합니다
지점의 세부 사항
우리의 브랜드 신뢰는 강력한 생산 팀에서 비롯됩니다
응용 프로그램
catv
ftth
랜스
wans
생산 라인에 의해 엄격하게 테스트되었습니다
IL/RL 테스트
3D 테스트

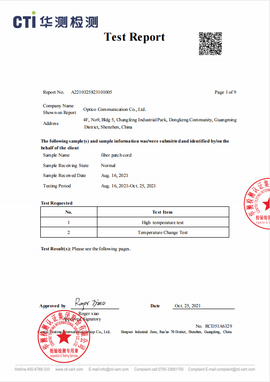

온도 테스트
생산 도면
Optico는 강력한 엔지니어 팀, 생산 지침 도면, 로고, 색상, 커넥터, 코어 수 및 기타 특수 요구 사항을 사용자 정의 할 수 있습니다.
특별 요구 사항을 사용자 정의하려면 저희에게 연락하십시오.
연결 솔루션
10G 트렁크 케이블 링 솔루션
1. 핵심 케이블 링 솔루션 :
에이. 핵심 연결 장비 :
Core Connect에서 스위치에는10g sfp + 300 m 850nm광학 트랜시버 모듈을 보내고받을 수 있습니다. 이 모듈은 최대 전송 거리가 300 미터의 최대 전송 속도를 사용하여 데이터 센터 및 대규모 네트워크 환경에 적합합니다.
비. 광섬유 연결 방법 :
연결을 사용하여 연결됩니다LC UPC ~ LC UPC 듀플렉스 OM4 멀티 모드 패치 코드또는MTP LC 12F 번들 패치 케이블.
기음. 섬유 케이블 관리 :
24F 2 × 12F MPO-6LC MPO 카세트, 24 개의 LC 듀플렉스 모듈을 포함하는 것은 다음과 함께 사용됩니다.1U 고밀도 섬유 인클로저. 이 설정은 섬유 관리를 최적화하고 케이블 클러 터를 최소화합니다.
2. 연결에 액세스 할 수있는 핵심 :
16F MPO-MPO 암 트렁크 케이블 OM3또는12F MTP MPO 섬유 케이블코어 연결 및 액세스 케이블에 연락하는 데 사용할 수 있습니다.
3. 액세스 케이블 링 솔루션 :
코어의 동일한 연결 접근 방식을 액세스 케이블링 솔루션에도 적용하여 네트워크 전체의 확장 성과 일관성을 보장 할 수 있습니다.
인증서
CE
CPR
ISO
로스
타사 실험실의 신뢰도의 전체 범위
배달 (7-15 일)
Optico는 Air Freight, Sea Freight, Land Freight 및 FedEx, DHL 및 UPS와 같은 신뢰할 수있는 제공 업체를 통해 Express 배송을 포함한 다양한 신뢰할 수있는 배송 옵션을 제공합니다. 속도, 비용 효율성 또는 유연성이 필요하든 Optico는 귀하를 다루었습니다. Optico를 신뢰하여 안전하고 제 시간에 필요한 제품을 얻으십시오.
우리가 당신에게 서있을 수있는 방법
애프터 판매 서비스
광 통신 장비 또는 시스템에 문제가 발생하면 전화, 이메일 또는 온라인 플랫폼을 통해 당사에 문의하여 서비스 요청을 제출할 수 있습니다.
광학 통신 장치의 신뢰할 수있는 공급 업체로 Optico를 선택해 주셔서 감사합니다. 당사는 귀하의 비즈니스를 소중히 여기며 구매 후에도 만족을 보장하기 위해 노력하고 있습니다.
