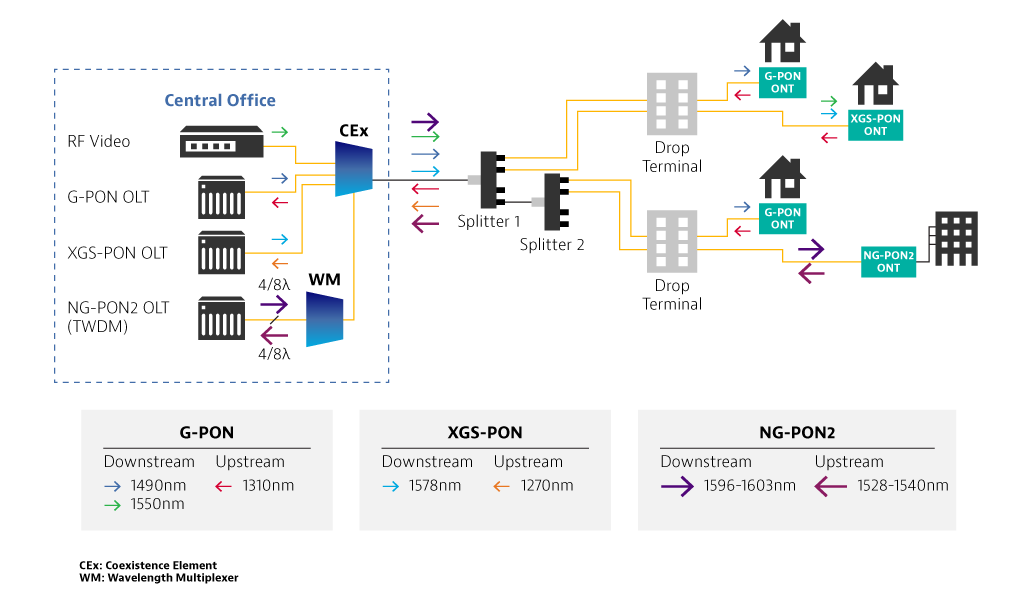

패시브 광네트워크(PON)는 주로 중앙사무소의 광선 단말(OLT)과 사용자 말단의 광네트워크 유닛(ONU)으로 구성된다. 그것은 업링크에서 다운링크 및 시간 분할 여러 액세스에서 방송 모드와 포인트 - 투 - 멀티 포인트 네트워크그것은 유연하게 나무 모양, 별 모양, 버스 모양및 기타 위상 구조를 구성 할 수 있습니다. 간단한 광학 스플리터만 광학 분기 지점에 설치해야 합니다. 따라서 광케이블 자원 절약, 대역폭 자원 공유, 장비 실 투자 절감, 빠른 네트워크 속도 및 낮은 포괄적인 네트워크 구축 비용의 장점을 갖추고 있습니다.
패시브 옵트 네트워크(PON)는 광대역 패시브 옵트 네트워크(BPON), 기가비트 패시브 옵틱 네트워크(GPON) 및 이더넷 패시브 옵트 광 네트워크(EPON)로 세분화될 수 있다. 그 중, 기가비트 패시브 광학 네트워크 (GPON) 및 이더넷 패시브 옵티컬 네트워크 (EPON)는 더 일반적이다.
기가비트 패시브 옵티컬 네트워크(GPON)는 최신 패시브 옵티컬 네트워크(PON) 기술입니다. 다운스트림 속도는 최대 64명의 최종 사용자가 공유할 수 있는 2.48Mbps에 도달할 수 있습니다. 또한 기가비트 패시브 옵티컬 네트워크(GPON)는 다중 소스 프로토콜을 지원하고 이더넷, TDM 및 ATM 표준을 준수하여 사용자 장비를 변경하지 않고도 TDM 기반 음성 및 임대 라인과 같은 기존 비즈니스 서비스를 제공할 수 있습니다.
데이터 용량 | 다운링크 비율은 1.24Mbps 또는 2.48Mbps이며 업링크 비율은 622Mbps 또는 1.24Gbps입니다. |
최종 사용자 수 | 광선 단자(OLT)와 광망장치(ONU) 사이의 거리가 20km인 경우, 32명의 사용자를 지원할 수 있다. 거리가 12-15km 사이인 경우 64명의 사용자를 지원할 수 있습니다. 거리가 30km인 경우 16명의 사용자만 지원할 수 있습니다. |
지원되는 프로토콜 | 이더넷, ATM 및 TDM |
이더넷 패시브 옵티컬 네트워크(EPON)는 이더넷을 기반으로 하는 패시브 광 네트워크(PON) 기술입니다. 물리적 계층에서 수동 광학 네트워크(PON) 기술을 사용하고 링크 레이어의 이더넷 프로토콜을 사용하여 수동을 활용하면 PON(PON)의 토폴로지 구조를 사용하여 이더넷의 접근을 실현한다. 따라서 이더넷 패시브 옵티컬 네트워크(EPON)는 패시브 옵트인 네트워크(PON) 기술과 이더넷 기술의 장점을 결합하여 저렴한 비용, 높은 대역폭, 강력한 확장성, 유연하고 빠른 서비스 재구성, 기존 이더넷 호환성과의 호환성 등을 결합합니다.
데이터 용량 | 업스트림 및 다운스트림 요금은 모두 1.25Gbps입니다. |
최종 사용자 수 | 광선 단말(OLT)과 광망 장치(ONU) 사이의 거리가 20km인 경우 최대 32명의 사용자가 지원됩니다. |
지원되는 프로토콜 | 이더넷 |
활성 광 전송 장비(광전 변환 장비, 능동 광전자 장치 및 광섬유 등)도 PDH 기반 및 SDH 기반 활성 광 전송 장비로 나눌 수 있는 활성 광학 네트워크(AON)의 중앙 사무실 끝과 사용자 끝 사이에 배치됩니다. 네트워크(AON), SDH를 기반으로 하는 활성 광네트워크(AON)는 현재 일반적으로 사용된다. 155Mbs 또는 622Mbs의 액세스 속도를 가지고 있으며 전송 거리는 중계기없이 70km에 도달 할 수 있습니다. 수동 광네트워크(PON)와 상이한, 활성 광네트워크(AON)에서 광네트워크 유닛(ONU)에 의해 수신된 신호는 활성 장치의 광학-전기-광학 변환 후 신호이다. 활성 광 네트워크(AON) 기술은 매우 성숙하지만 배포 비용은 패시브 광 네트워크(PON)보다 높습니다.
패시브 광 네트워크(PON) 및 활성 광 네트워크(AON)는 고유한 특성을 가지고 있습니다. 현재, 패시브 광 네트워크(PON)는 가정용(FTTH) 네트워크에 대한 섬유에서 더 흔하다.
