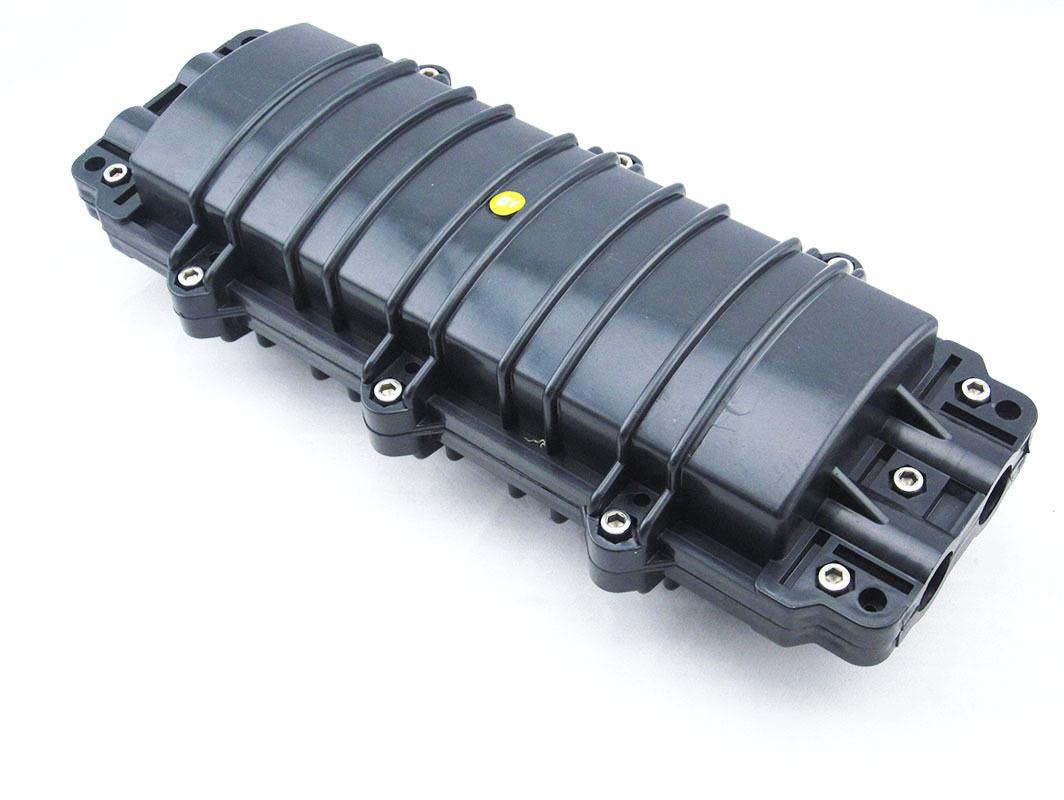

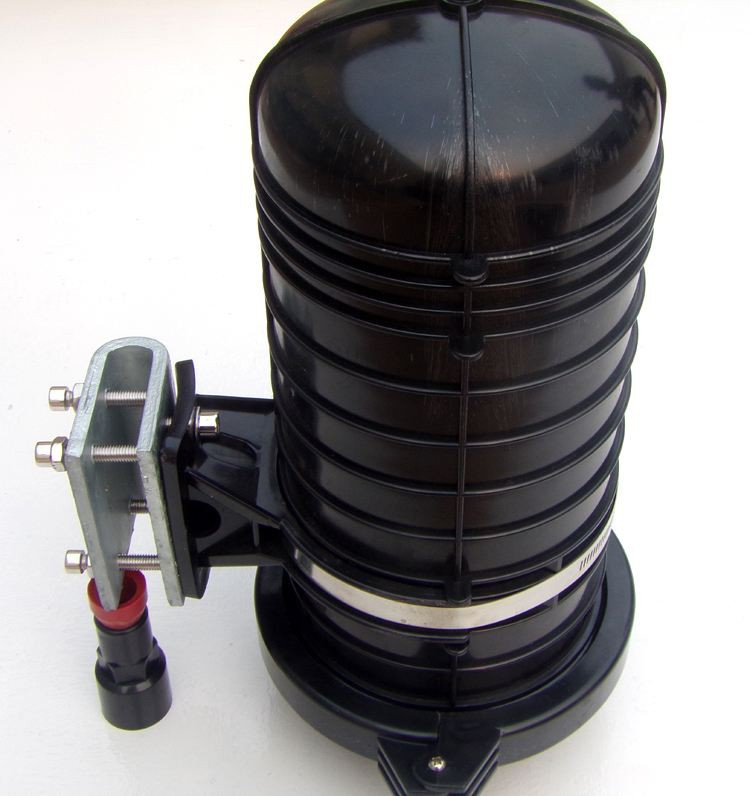

설치MethodOf O피칼C할 수 있는J연고 폐쇄 스플 라이스 상자
섬유 준비
1. 케이블 외피를 제거하고 (있는 경우 차폐와 갑옷을 제거하십시오) 클래딩을 제거하여 느슨한 튜브를 노출 시키십시오. 구체적인 방법은 케이블 제조업체가 권장하는 표준 방법 단계를 따르고 3 미터 길이를 준비하십시오.
2. 느슨한 튜브와 강화 된 코어 외피를 세척제로 청소하고 여분의 충전 튜브를 제거한 다음 제공된 사포로 150 mm 길이의 케이블 외피를 연마하십시오.
광케이블 설치
1. 광 케이블의 외경에 따라 내경이 가장 작은 실링 링을 선택하고 광 케이블의 두 실링 링을 슬리브로 묶습니다.
2. 광 케이블을 해당 구멍에 넣습니다.
3. 실드와 접지를 연결하십시오.
4. 밀봉 테이프가 밀봉 링의 외경과 같은 높이가되도록 감겨 서 광 케이블의 밀봉 된 단부를 형성하도록 2 개의 밀봉 링 사이에 자기 접착 성 밀봉 테이프를 감싼다.
5. 광 케이블의 밀봉 된 끝을 케이블 입구 구멍으로 누릅니다.
6. 호스 클램프를 사용하여 케이블 스티프너 고정베이스와 케이블 코어 브래킷을 통과하고 케이블을 조인트 박스베이스에 고정한 다음 호스 클램프가 조여 질 때까지 호스 클램프 나사를 조이십시오.
7. 나일론 케이블 타이를 광 케이블에 놓고 남은 길이를 자릅니다.
8. 사용하지 않은 나머지 광 케이블 구멍은 플러그로 밀봉해야합니다. 밀봉 테이프도 플러그 주위에 감겨 있으며 요구 사항은 5. 2. 4의 요구 사항과 동일합니다.
9. 보강 판을 용접 판 지지대의 카운터 성크 (countersunk) 머리 나사에 감고 단단히 누릅니다.
섬유 연결 :
1. 권취 후 1. 5 섬유 코일을 준비한 다음 상자에 남아있는 모든 섬유를 감습니다.
2. 단일 코어 광섬유 릴에는 단일 코어 버퍼 튜브를 사용하고 리본 광섬유 릴에는 리본 버퍼 튜브를 사용하십시오. 퓨전 스플 라이스 트레이 입구에 나일론 케이블 타이를 사용하여 조입니다.
3. 규정 된 방법에 따라 2 개의 (리본) 광섬유를 연결하고, 커넥터는 융착 접속 장치의 슬롯에 스냅되고 나머지 길이는 트레이에 감겨 있어야합니다.
4. 퓨전 플레이트를 덮고 제자리에 눌러 넣으십시오.
5. 스플 라이스 상자의 필요한 용량에 따라 중첩 된 퓨전 스플 라이스 트레이 수를 결정하십시오. 퓨전 스플 라이스 트레이의 중첩 유형은 퓨전 스플 라이스 장치에 대한 광섬유 커넥터 스냅 요구 사항 및 검사 및 유지 보수를 충족해야합니다. 각각의 2 개의 용접 디스크가 중첩 될 수 있고, 고무 폴드상의 6 개의 구멍이 상부 및 하부 디스크상의 3 개의 볼록한 꼬임을 각각 클램핑하는데 사용될 수 있으며; 상기 방법에 따라 4 개의 고무 폴드, 디스크의 각 측면상의 2 개의 대칭 위치, 예컨대 5 개의 중첩 된 용접 디스크는 2 층 디스크 및 3 층 디스크, 3 층 디스크 및 4 층을 버클 링한다. 디스크, 4 계층 디스크 및 5 계층 디스크 등 5 개의 디스크가 꾸준히 쌓여 있습니다. 특정 디스크 층의 용접 상황을 보거나 유지해야하는 경우, 디스크의 한면의 상단 층의 2 개의 접힘이 제거되는 한, 용접 디스크는 책 페이지를 돌리는 것처럼 열 수 있습니다.
박스 씰
1. 상자 포장 : 상자 포장하기 전에 먼저 밸브 노즐과 접지 나사를 조이십시오. 상자 몸체 주위의 밀봉 홈에 밀봉 스트립을 삽입하십시오. 또한 밀봉 스트립을&"U GG"의 홈에 삽입하고; 조인트 박스의 양쪽 끝에있는 홈. 참고 : 밀봉 스트립을 사용하고 누출을 방지하기 위해 밀봉 스트립을 인위적으로 당기지 마십시오.
2. 조인트 박스의 상단 커버를 조심스럽게 닫고 조임 볼트를 조입니다. 조임 순서는 덮개에 표시된 번호 순서에 따릅니다. 토크 렌치를 사용하여 토크가 25 N · m에 도달하지 못하게하십시오.
3. 5 분 후에 토크 렌치를 사용하여 순차적으로 조여도 토크는 여전히 25 N · m에 도달합니다.
뚜껑 제거
1. 10 조임 볼트를 순서대로 풀어주세요. 이때 덮개와 시트는 여전히 함께 있습니다.
2. 고정 볼트 4 개를 각각 상자의 네 모서리에 삽입하고 상단 덮개에 대칭으로 고르게 나사로 고정하여 덮개와 시트가 최대 6 mm까지 분리되도록합니다.
3. 5 분 후 커버와 시트를 손으로 쉽게 분리 할 수있을 때까지 커버와 시트를 분리하기 위해 커버를 균등하게 덮으십시오 6 mm. 참고 : 접합 된 섬유가 손상되지 않도록 분리하는 동안 덮개를 조심스럽게 제거해야합니다.
4. 용량 증가 또는 검사가 끝나면 덮개를 다시 닫아야합니다. 기존의 씰링 스트립을 제거하고 씰링 스트립을 GG”U GG”의 케이블 입구 끝에있는 씰을 포함하여 씰링 그루브에 다시 적용해야합니다. 홈.
