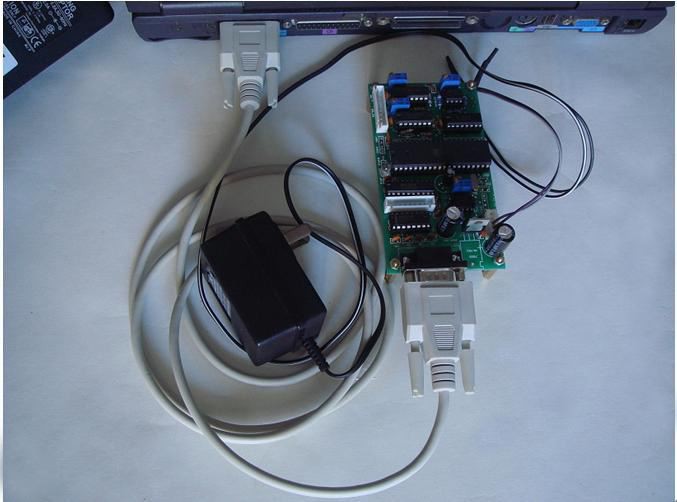

DAC 디지털 -T o- Nalog C 인버터
DAC라고도하는 D / A 변환기라고도하는 디지털-아날로그 변환기는 디지털 수량을 아날로그로 변환하는 장치입니다. D / A 변환기는 기본적으로 4 가지 부품, 즉 무게 저항 네트워크, 연산 증폭기, 기준 전원 공급 장치 및 아날로그 스위치로 구성됩니다. 디지털-아날로그 변환기는 일반적으로 아날로그-디지털 변환기에 사용됩니다. 아날로그-디지털 변환기는 연속적인 아날로그 신호를 개별 디지털 신호로 변환하는 장치 인 A / D 변환기 또는 짧게 ADC입니다.
이름에서 알 수 있듯이 DAC는 디지털 신호를 아날로그 신호로 변환하는 것입니다.
N 비트 디지털 신호는 크기가 다른 2 ^ N-1 아날로그 레벨에 해당합니다. DAC의 주요 성능 지표에는 분해능, 최대 작동 주파수, 정착 시간, 전력 소비 등이 있습니다.
DAC는 주로 디지털 레지스터, 아날로그 전자 스위치, 비트 웨이트 네트워크, 합산 연산 증폭기 및 기준 전압 소스 (또는 정전류 소스)로 구성됩니다. 디지털 레지스터에 저장된 디지털 수량의 숫자를 사용하여 해당 비트의 아날로그 전자 스위치를 제어하여 숫자 1의 비트가 비트 가중치 네트워크에서 비트 가중치에 비례하는 전류 값을 생성 한 다음 전류를 생성합니다. 값은 연산 증폭기에 의해 계산됩니다. 합산하여 전압 값으로 변환합니다.
상이한 비트 웨이트 네트워크에 따르면, 웨이트 저항 네트워크 DAC, R-2R 역 T 형 저항 네트워크 DAC 및 단일 값 전류 네트워크 DAC와 같은 다른 유형의 DAC가 형성 될 수있다. 가중 저항 네트워크 DAC의 변환 정확도는 기준 전압 VREF와 아날로그 전자 스위치의 정확도, 연산 증폭기 및 각 가중 저항 값에 따라 달라집니다. 단점은 각 웨이트 저항의 저항이 다르다는 것입니다. 숫자가 많으면 저항이 매우 다릅니다. 이는 특히 집적 회로 생산에있어 정확성을 보장하는 데 큰 어려움을 가져온다. 따라서 통합 DAC이 회로는 단독으로 거의 사용되지 않습니다.
이것은 동일한 동일한 R, 2R 네트워크 섹션으로 구성되며 각 섹션은 입력 비트에 해당합니다. 노드는 직렬로 연결되어 역 T 자형 네트워크를 형성합니다. R–2R 인버 티드 T 형 저항 네트워크 DAC는 작동 속도가 빠르며 더 많은 응용 분야입니다. 중량 저항 네트워크와 비교할 때 R과 2R의 두 저항 값만 있기 때문에 중량 저항의 저항 값이 크고 저항 값이 크다는 단점을 극복합니다.
전류 유형 DAC는 정전류 소스를 저항 네트워크로 전환합니다. 정전류 원의 내부 저항은 매우 커서 개방 회로와 같습니다. 따라서 전자 스위치와 함께 변환 정확도에 미치는 영향은 비교적 적습니다. 포화 된 ECL 스위치 회로는 이러한 종류의 DAC가 높은 변환 정확도로 고속 변환을 실현할 수 있도록합니다.
