5G 프론홀 / 미드홀 / 백홀
1. 5G 프론트홀, 미드홀, 백홀이 무엇인지 이해하려면 먼저 5G 이동 통신의 논리적 아키텍처 다이어그램을 이해해야 합니다.
휴대 전화 액세스 네트워크 - 베어러 네트워크 - 코어 네트워크 - 베어러 네트워크 액세스 네트워크 액세스 네트워크 - 휴대 전화
액세스 네트워크는 무선 통신에서 일반적으로 일반적으로 RAN(무선 액세스 네트워크)이라고도 하는 무선 액세스 네트워크를 말합니다. 모든 휴대 전화 단말기를 네트워크에 연결하는 기능은 무선 액세스 네트워크입니다.
익숙한 기지국(BaseStation)은 무선 액세스 네트워크(RAN)에 속합니다.
2. 기지국의 구성:
4G 기지국은 일반적으로 BBU(주로 신호 변조를 담당함), RRU(주로 RF 처리를 담당함), 피더(RRU 및 안테나 연결), 안테나(주로 케이블의 유도 파도와 공중의 우주 파 사이의 변환을 담당함)가 포함됩니다.
베이스밴드 처리 장치 BBU: 채널 코딩 및 디코딩, 베이스밴드 신호의 변조 및 강등 및 프로토콜 처리를 완료합니다. 또한 상위 계층 네트워크 요소와 인터페이스 기능을 제공해야 합니다.
RF 처리 장치 RRU: 안테나 시스템과 베이스밴드 처리 장치 사이의 중간 교량: 신호를 수신할 때 RRU는 안테나에서 RF 신호를 필터링하고, 낮은 노이즈로 증폭하고, 광학 신호로 변환하고, BBU로 전송합니다. BBU로부터 전송되는 광학 신호는 무선 주파수 신호로 변환되고 안테나를 통해 전달됩니다.
안테나 시스템: 주로 신호를 수신하고 전송하며 기지국 장비와 최종 사용자 간의 정보 에너지 컨버터입니다.
5G 네트워크에서 액세스 네트워크는 더 이상 BBUS, RRUs 및 안테나로 구성되지 않습니다. 대신 CU(중앙 집중식 단위), DU(분산 장치) 및 AAU(활성 안테나 유닛)의 세 가지 기능 엔터티로 재구성됩니다.
CU: 원래 BBU의 비실시간 부분은 비실시간 프로토콜 및 서비스를 처리하는 CU로 분할및 재정의됩니다.
AAU: BBU의 물리적 층 처리 기능의 일부는 원래 RRU 및 패시브 안테나와 AAU로 병합됩니다.
DU: BBU의 나머지 기능은 물리적 계층 프로토콜 및 실시간 서비스를 처리하는 DU로 재정의됩니다.

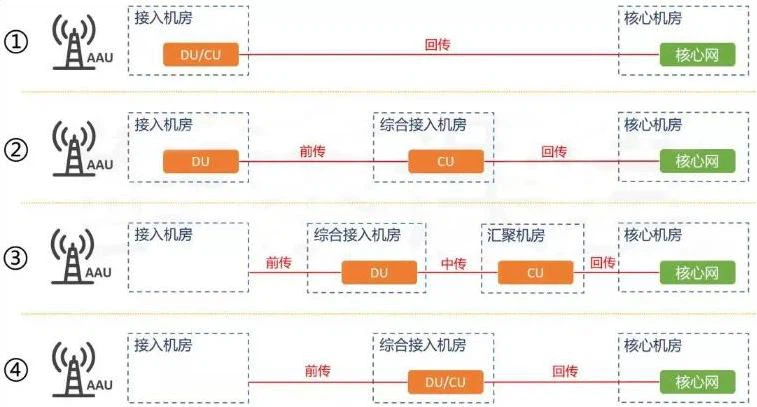

5G, CU, DU 및 AAU가 제안한 표준에 따라 분리되거나 공동 위치할 수 있으므로 여러 네트워크 배포 양식이 있을 것입니다.
3. 전편, 미드패스 및 백홀은 서로 다른 엔터티 간의 연결입니다.
프론트홀은 AAU와 DU의 연결을 말합니다.
미들트할은 DU와 CU의 연결을 말합니다.
백홀: CU 위
