Shenzhen Optico Communication Co., Ltd.는 중국에서 mpo mtp 트렁크 케이블 om4의 가장 신뢰할 수 있는 제조업체 및 공급업체 중 하나입니다. 우리 공장에서 경쟁력있는 가격으로 고품질 맞춤형 제품을 자유롭게 도매하십시오. 무료 샘플에 대한 문의사항이 있으시면 언제든지 이메일을 보내주세요.
제품 프로필
- 이 MPO MTP 트렁크 케이블 OM4는 데이터 센터의 고밀도 및 고속-케이블링 애플리케이션용으로 설계되었습니다. 공장 사전 종단 기술을 채택한 트렁크 케이블은 표준 MPO/MTP 커넥터와 OM4 50/125 μm 레이저-최적화 다중 모드 광섬유로 조립됩니다. 12, 24, 48, 72, 96 및 144 코어를 포함한 전체 범위의 파이버 개수를 사용할 수 있습니다.
- 모든 제품은 배송 전 엄격한 광학 테스트를 거칩니다. MPO MTP 트렁크 케이블 OM4는 40G, 100G, 400G 및 차세대-1.6T 병렬 광 전송 네트워크를 완벽하게 지원하며 데이터 센터 백본 링크, 수평 케이블링 및 구역 분배 배선용으로 널리 배포됩니다.
제품사양
| 물리적 특성 | 매개변수 | ||
| 섬유 수 | 맞춤형 | ||
| 파이버 모드 | OM4 | ||
| 커넥터 유형 | US Conec MTP 여성/남성; MPO 여성 / 남성 | ||
| 극성 | 유형 A /B/C | ||

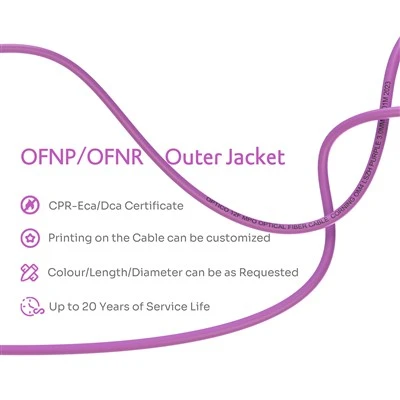

| 케이블 재킷 | PVC / LSZH / OFNP | ||
| 재킷 색상 | 마젠타/맞춤형 | ||
| 케이블 직경(mm) | 3.0 | ||
| 최소 굽힘 반경 | 7.5 | ||
| 섬유 및 부트 길이 | 맞춤형 | ||
| 광학적 특성 | 매개변수 | ||
| 삽입손실(dB) | 표준 손실 | 저손실 | 초저손실 |
| 0.5 이하 | 0.35 이하 | 0.25 이하 | |
| 반사손실(dB) | 35 이상 | ||
| 파장(nm) | 850/1300 | ||
| 인장강도(N) | 장기 | 단기 | |
| 70N | 220N | ||
| 작동 온도(도) | -20 ~ +70 | ||
| 보관온도(도) | -40 ~ +85 | ||
제품특징
매우 낮은 삽입 손실-
일반 IL 0.35dB 이하, 최대 IL 0.5dB 이하, 최소 신호 감쇠 및 안정적인 고{2}}부하 작동을 위한 것입니다.
높은-밀도 및 빠른 배포
다중{0}}섬유 통합 설계로 랙 공간이 절약됩니다. 빠른 설치를 위한 사전-플러그-앤플레이-.
고대역폭, 미래를 보장하는-성능
850nm에서 4700MHz·km의 대역폭을 제공하여 10G/40G/100G 네트워크와 원활한 향후 업그레이드를 지원합니다.
내구성 및 환경 적응성
난연성 및 굴곡 저항성을 갖춘 프리미엄{0}}등급 재킷(LSZH/OFNP/OFNR) 100% 호환성 테스트를 거쳤습니다.
극성 유형
- MPO/MTP 케이블링 시스템에서 극성은 장치의 전송(Tx) 및 수신(Rx) 파이버 간의 적절한 연결을 보장하는 핵심 요소입니다. TIA/EIA-568 표준은 세 가지 주요 극성 유형을 정의합니다.A형, B형, 그리고C형, 다양한 데이터 센터 케이블링 토폴로지를 위해 설계되었습니다.
- 잘못된 극성 구성은 링크 통신 실패로 직접 이어집니다. 대부분의 데이터 센터 배포의 경우A형유형 A/B/C 패치 패널과 함께 사용할 때 다양한 장치에 유연하게 적용할 수 있는 트렁크 케이블의 가장 일반적인 선택입니다.유형 B그리고C형주로 특정 극성 수정 또는 계단식 링크 시나리오에 사용됩니다. 안정적이고 신뢰할 수 있는 신호 전송을 보장하려면 광학 모듈 및 패치 패널의 극성 구성을 기반으로 전체 링크 극성 구성표를 계획하는 것이 좋습니다.
| 극성 | 설명 | 일반적인 사용 |
| 유형-A | 직진- | 레거시 시스템 |
| 유형-B | 섬유 반전 | 직접 400G/800G 모듈 링크 |
| 유형-C | 쌍으로 뒤집힌 | 구조화된 백본 |
제품응용
고밀도 데이터 센터
배송 전 100% 테스트 완료
당사의 제품은 고객에게 고품질의 배송을 보장하기 위해 배송 전에 포괄적인 테스트를 거칩니다.-
IL/RL 테스트
극성 테스트
끝-표면 테스트
온도 테스트
인증서
CE
심폐소생술
ISO
RoHS 규제
FAQ
Q: MTP와 MPO의 차이점은 무엇입니까?
A:MPO는 범용 광섬유 커넥터 표준인 반면 MTP는 MPO의 업그레이드 버전으로 탈착식 하우징, 조정 가능한 극성, 향상된 먼지 보호 기능, 반복 결합 및 분리 호환성을 갖추고 있습니다. 둘 다 동일한 인터페이스를 가지며 호환됩니다.
인기 탭: mpo mtp 트렁크 케이블 om4, 중국 제조 업체, 공급 업체, 공장, 도매, 맞춤형
| 물리적 특성 | 매개변수 | ||
| 섬유 수 | 8/12/16/24/32/48 섬유/맞춤형 | ||
| 파이버 모드 | SM(OS2)/MM(OM3/OM4/OM5) | ||
| 커넥터 유형 | US Conec MTP 여성/남성; MPO 여성/남성 | ||
| 극성 | A/B/C 유형 | ||
| 케이블 재킷 | PVC/LSZH/OFNP | ||
| 재킷 색상 | 옐로우/아쿠아/마젠타/라임 그린/커스텀 | ||
| 케이블 직경(mm) | 3 | ||
| 최소 굽힘 반경 | 7.5 | ||
| 섬유 및 부트 길이 | 맞춤형 | ||
|
|
|||
| 광학적 특성 | 매개변수 | ||
| 삽입손실(dB) | 표준 손실 | 저손실 | 초저손실 |
| 0.7 이하 | SM 0.35 이하, MM 0.5 이하 | 0.25 이하 | |
| 반사손실(dB) | SM 60 이상, MM 20 이상 | ||
| 파장(nm) | SM 1310/1550, MM 850/1300 | ||
| 인장강도(N) | 장기 | 단기 | |
| 70N | 220N | ||
| 작동 온도(도) | -40 ~ +85 | ||
| 보관온도(도) | -20 ~ +70 | ||
