ADSS 공중 광섬유 케이블

ADSS 광케이블 (전유 전체 자립형 광케이블이라고도 함)은 유전체로 구성된 일종의 전유 전체 자립형 광케이블로 필요한 것을 포함하고 있습니다. 비금속 광케이블은 주로 가공 고압 송전 시스템의 통신 선로에 사용되며, 공중 부설 환경에서 통신 선로로도 사용할 수 있습니다. 번개에 취약한 지역과 넓은 범위로 ...

ADSS 공중 광섬유 케이블

ADSS 광케이블 (전유 전체 자립형 광케이블이라고도 함)은 유전체로 구성된 일종의 전유 전체 자립형 광케이블로 필요한 것을 포함하고 있습니다. 비금속 광케이블은 주로 가공 고압 송전 시스템의 통신 선로에 사용되며, 공중 부설 환경에서 통신 선로로도 사용할 수 있습니다. 번개가 치기 쉬운 지역과 넓은 스팬으로.

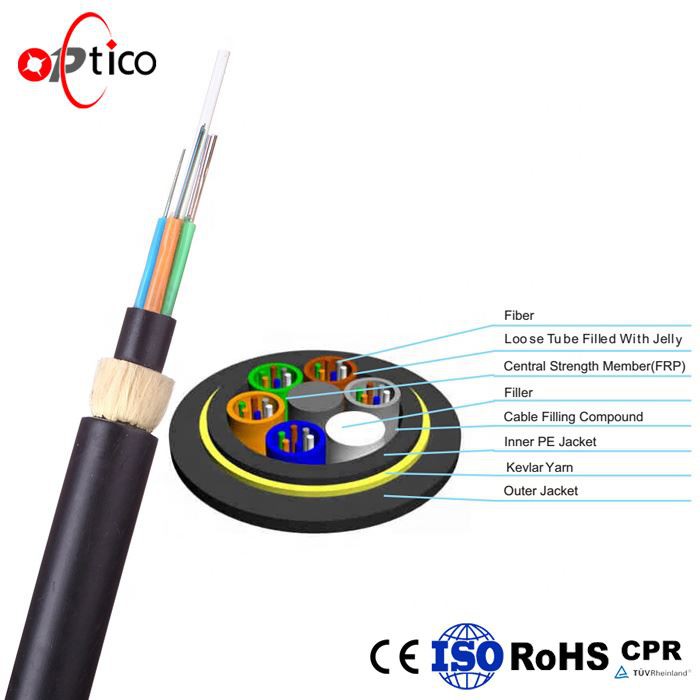

ADSS Cable Aerial Fiber Cable 1

원산지 : 심천, 중국

브랜드 이름 : OPTICO

모델 번호 : ADSS-48-300m

지휘자의 수 : ≥ 10

케이블 구조 : ADSS 광섬유 케이블

신청 : 공중

섬유 옵션 : ITU G652D, G657A, OM1, OM2, OM3, OM4

섬유 수 : 2-288 코어

인장 설치 : 15KN

굴곡 반경 (설치 중) : 20 x 케이블 외경

강도 멤버 : 케블라 원사

재킷 재질 : 블랙 폴리에틸렌 (PE)

인증 : ISO9001 / CE / RoHS

보증 (년) : 2

공급 능력 : 1000 Kilometer / Kilometers per Month

포장 세부 사항 : 나무 릴, 철 나무 릴

포트 : 심천

풍모
전원을 차단하지 않고 설치할 수 있습니다.
뛰어난 성능 재킷의 작동 지점에서 최대 유도 성은 25kV에 도달 할 수 있습니다.
가볍고 작은 직경으로 얼음과 바람으로 인한 하중과 타워 및 백 프롭의 하중을 줄입니다.
큰 스팬 길이와 가장 큰 스팬은 200m 이상입니다.
좋은 성능 종종 인장 강도 및 온도.
디자인 수명은 30 년 이상입니다.

ADSS 광 케이블의 특징 :

작은 케이블 직경, 가벼운 무게, 스팬은 1500M이 될 수 있으며 타워에 대한 추가 부하가 적습니다.

90KN을 초과 할 수있는 높은 인장 강도;

비금속 구조, 좋은 절연 성능, 번개 보호;

정교한 생산 공정, 아라미드 얀은 우수한 응력 및 변형 특성으로 균일하게 응력을받습니다.

탁월한 촬영 방지 성능;

최고의 부식 방지 성능;

정전없이 시공 할 수 있으며 전력선의 고장은 광 케이블의 정상적인 전송에 영향을 미치지 않습니다.

단일 모드, 다중 모드 광섬유 및 통합 광 케이블 설계;

부드러운 모양으로 광 케이블이 뛰어난 공기 역학적 성능을 발휘합니다.

모든 유전체 광 케이블 구조는 설치 및 유지 보수에 도움이됩니다.

광범위한 온도 적응, 작은 선형 팽창 계수는 열악한 환경의 요구 사항을 충족합니다.

응용
ADSS 구조는 금속 물질을 포함하지 않으며 번개 지역 및 고전압 지역에 적합합니다. 설치가 간단하고 다른 일반 광케이블보다 비용이 높습니다. 일반적으로 부설이 어려운 곳, 호수를 가로 지르는 곳, 하천을 가로 지르는 설치 등에 사용됩니다.

구조 및 기술 사양 ADSS-SJ (50-150M)

Ref. 밖의	Ref. 무게	Rec. 일일 최대.	최대	단절	힘	계수	열	적합한 스팬
허용
직경	(kg / km)	작동 장력	작동 장력	힘	회원	탄력	확장	(NESC 표준, m)
(mm)		(kN)	(kN)	(kN)	CSA	CSA	계수
	PE 재킷	AT 재킷				(mm2)	(kN / mm2)	(x10- 6/K)	A	B	C	D
11	110	120	1	2.5	8	3	6.6	2.1	120	80	100	80
11.5	115	125	1.5	4	10	4.5	7.3	1.8	180	120	150	120
12	120	130	2.5	6	15	7.5	8.3	1.5	250	150	290	150

구조 및 기술 사양 ADSS-DJ (50-750M)

Ref. 밖의	Ref. 무게	Rec. 일일 최대.	최대 허용	단절	힘	계수	열	적합한 스팬
직경	(kg / km)	작동 장력	일 장력	힘	회원	탄력	확장	(NESC 표준, m)
(mm)		(kN)	(kN)	(kN)	CSA	CSA	계수
	PE 재킷	AT 재킷				(mm2)	(kN / mm2)	(x10- 6/K)	A	B	C	D
12.5	125	136	1.5	4	10	4.6	7.6	1.8	160	100	140	100
13	132	142	2.25	6	15	7.6	8.3	1.5	230	150	200	150
13.3	137	148	3	8	20	10.35	9.45	1.3	300	200	290	200
13.6	145	156	3.6	10	24	13.8	10.8	1.2	370	250	350	250
13.8	147	159	4.5	12	30	14.3	11.8	1	420	280	400	280
14.5	164	177	5.4	15	36	18.4	13.6	0.9	480	320	460	320
14.9	171	185	6.75	18	45	22	16.4	0.6	570	380	550	380
15.1	179	193	7.95	22	53	26.4	18	0.3	670	460	650	460
15.5	190	204	9	26	60	32.2	19.1	0.1	750	530	750	510
